Figure piane


FIGURE PIANE PARALLELE AL PIANO ORIZZONTALE

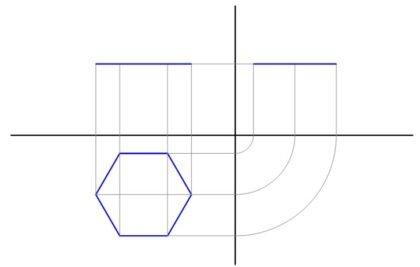

Esagono regolare parallelo al PO, con due lati paralleli al PV.
Esagono regolare parallelo al PO, con i lati genericamente inclinati rispetto al PV e al PL

FIGURE PIANE PARALLELE AL PIANO VERTICALE

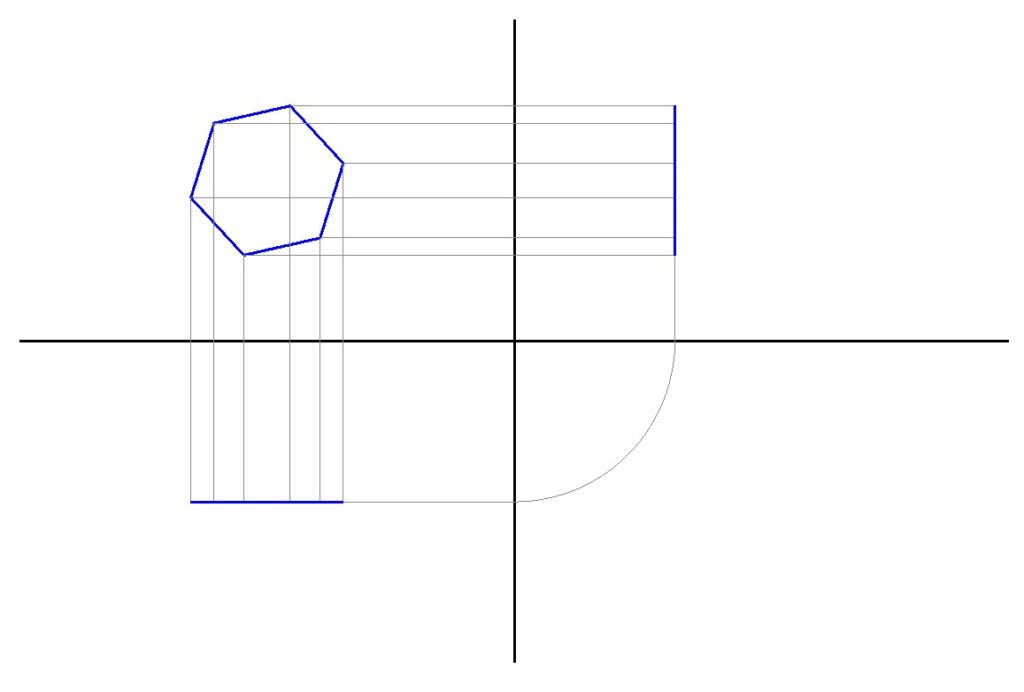

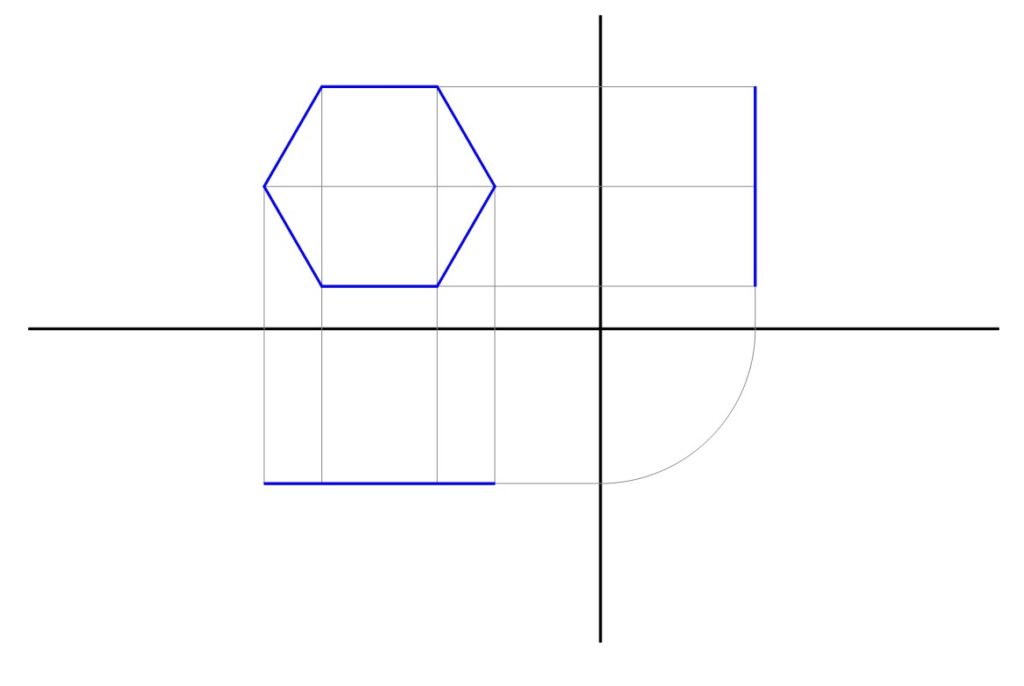

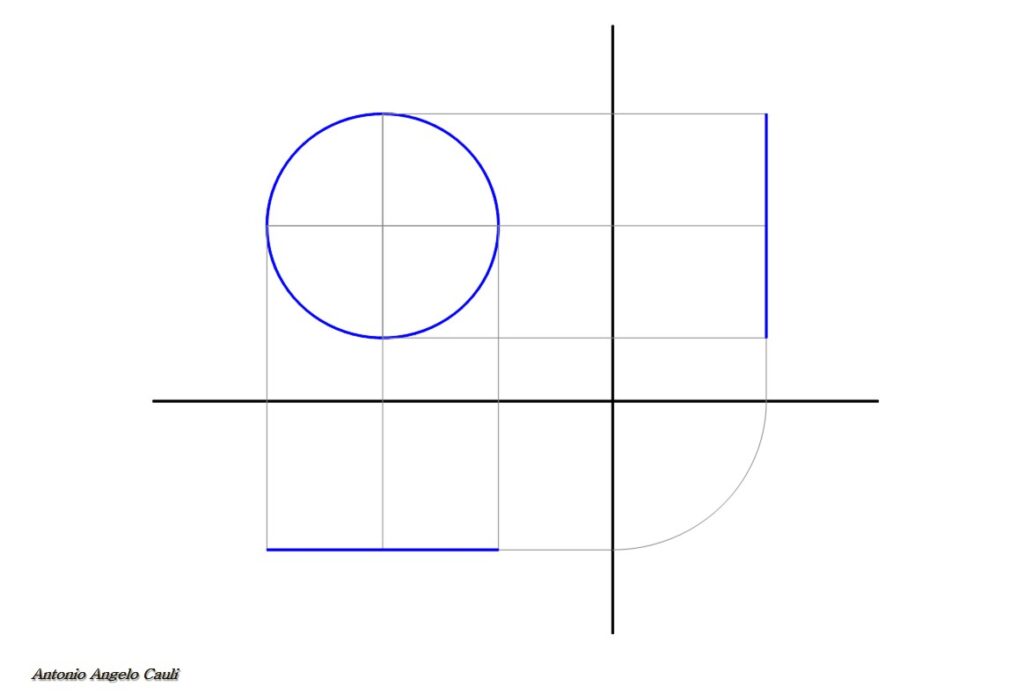

Esagono regolare parallelo al PV, con due lati paralleli al PO.
Esagono regolare parallelo al PV, con i lati genericamente inclinati rispetto al PO e al PL

FIGURE PIANE PARALLELE AL PIANO LATERALE

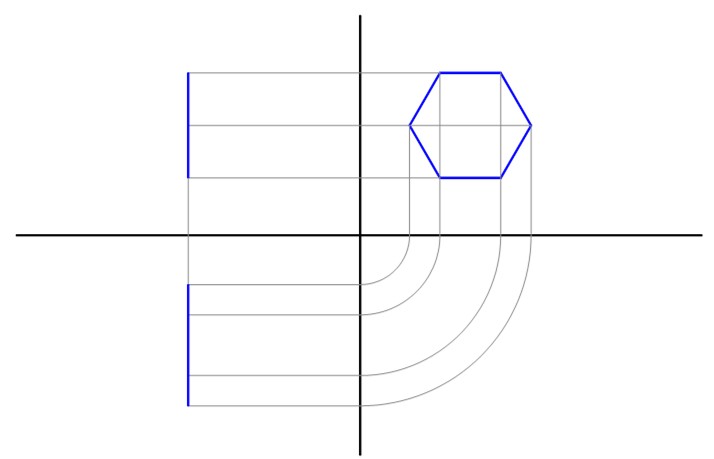

Esagono regolare parallelo al PL, con due lati paralleli rispetto al PO

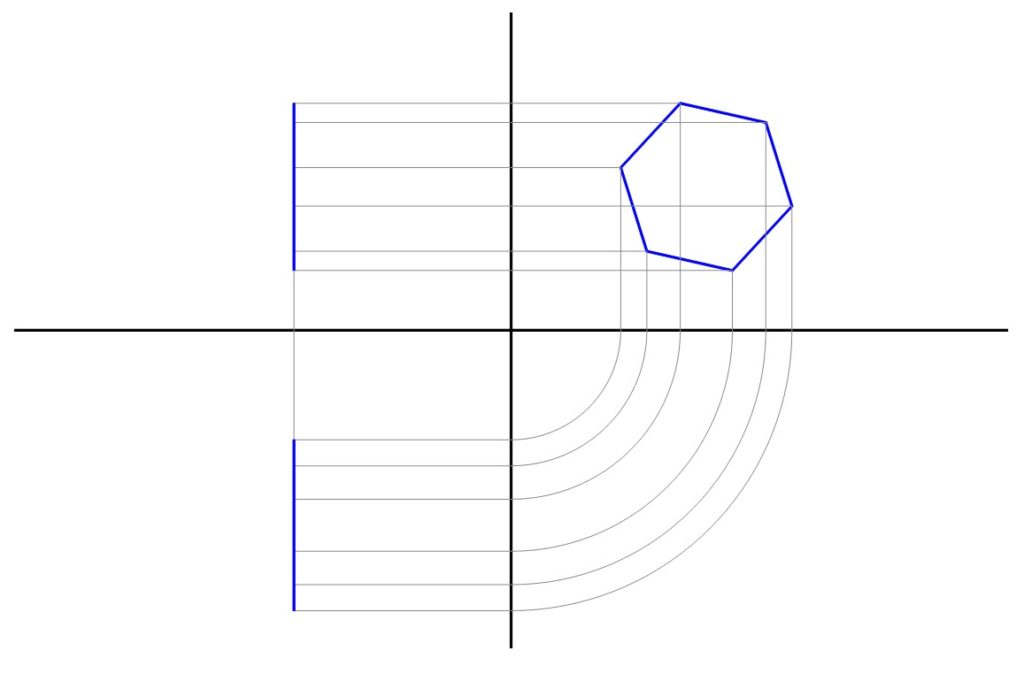

Esagono regolare parallelo al PL con i lati genericamente inclinati rispetto al PV e al PO

FIGURE PIANE ORTOGONALI AD UNO DEI PIANI PRINCIPALI E INCLINATE RISPETTO AGLI ALTRI DUE

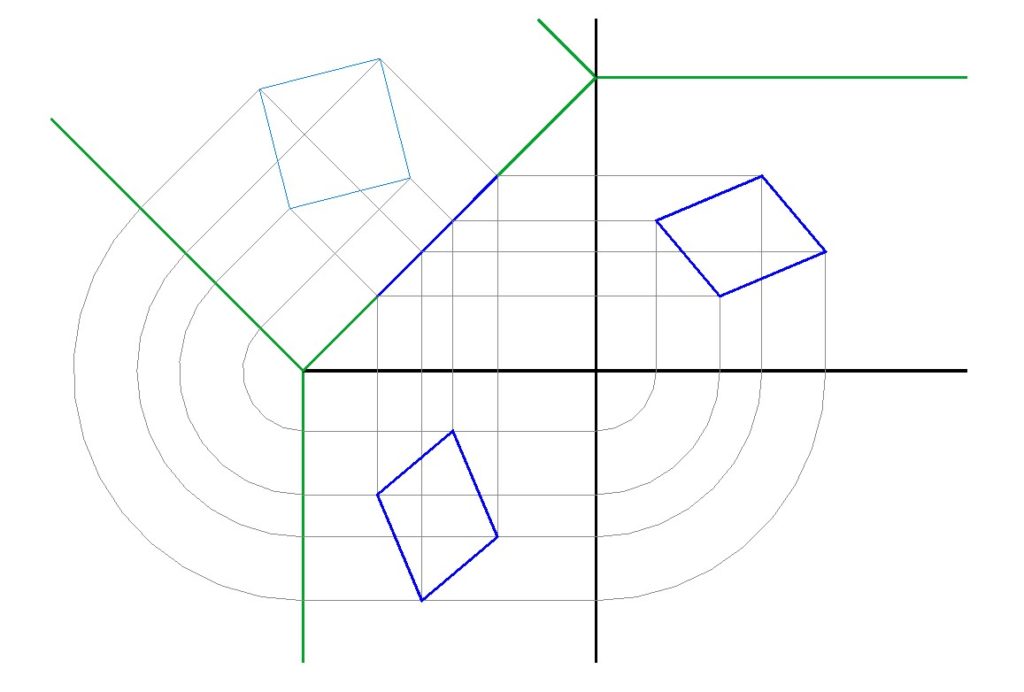

Quadrato ortogonale al PO e inclinato di 45° rispetto al PV e al PL

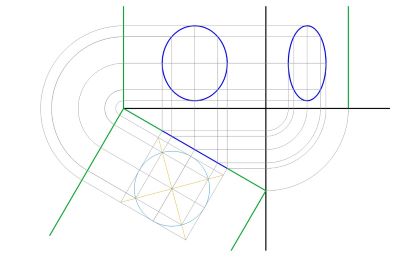

Circonferenza ortogonale al piano orizzontale e inclinata di 30° rispetto al piano verticale.




Esagono ortogonale al piano verticale e inclinato rispetto al piano orizzontale e laterale (Metodo del ribaltamento della base)

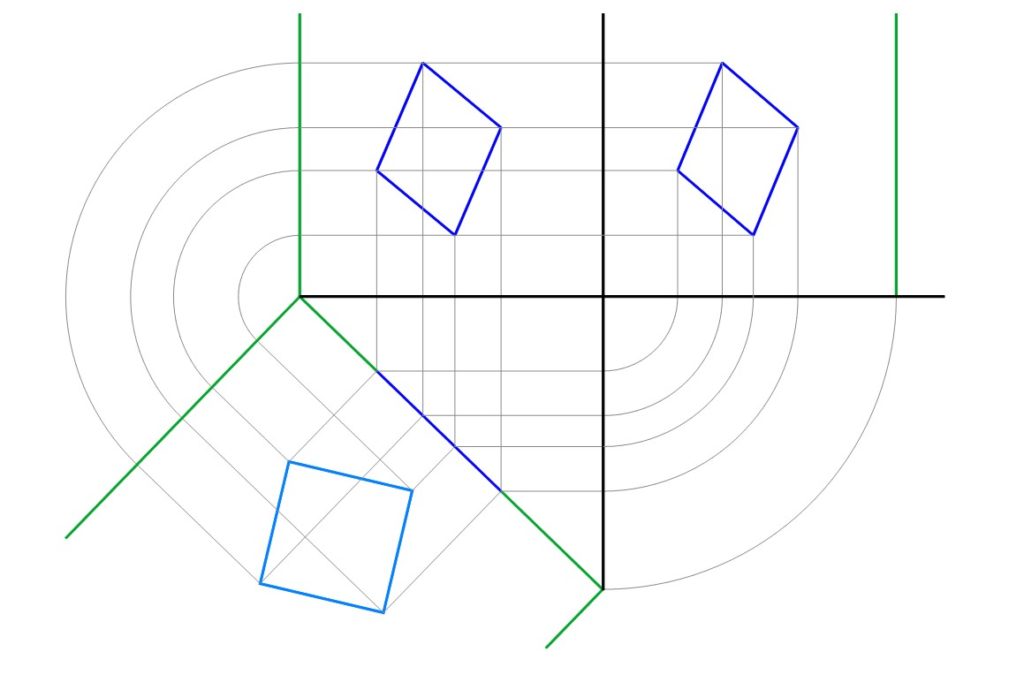

Quadrato ortogonale al PV e inclinato di 45° rispetto al PO e al PL

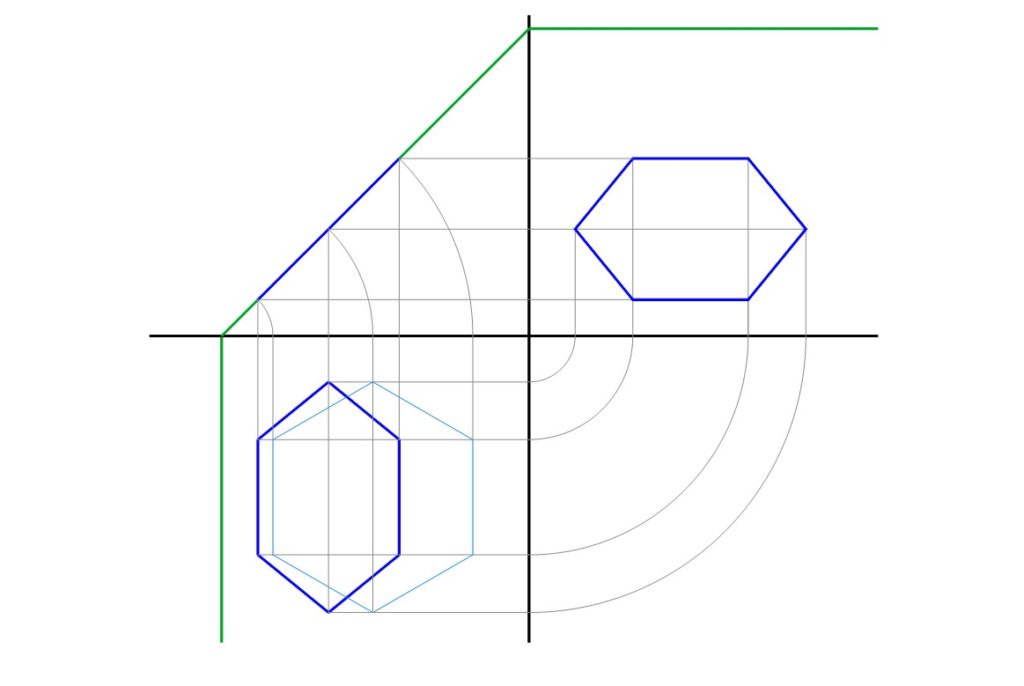

Esagono ortogonale al piano laterale e inclinato rispetto al piano orizzontale e verticale (Metodo del ribaltamento della base)

FIGURE PIANE INCLINATE RISPETTO AI TRE PIANI PRINCIPALI

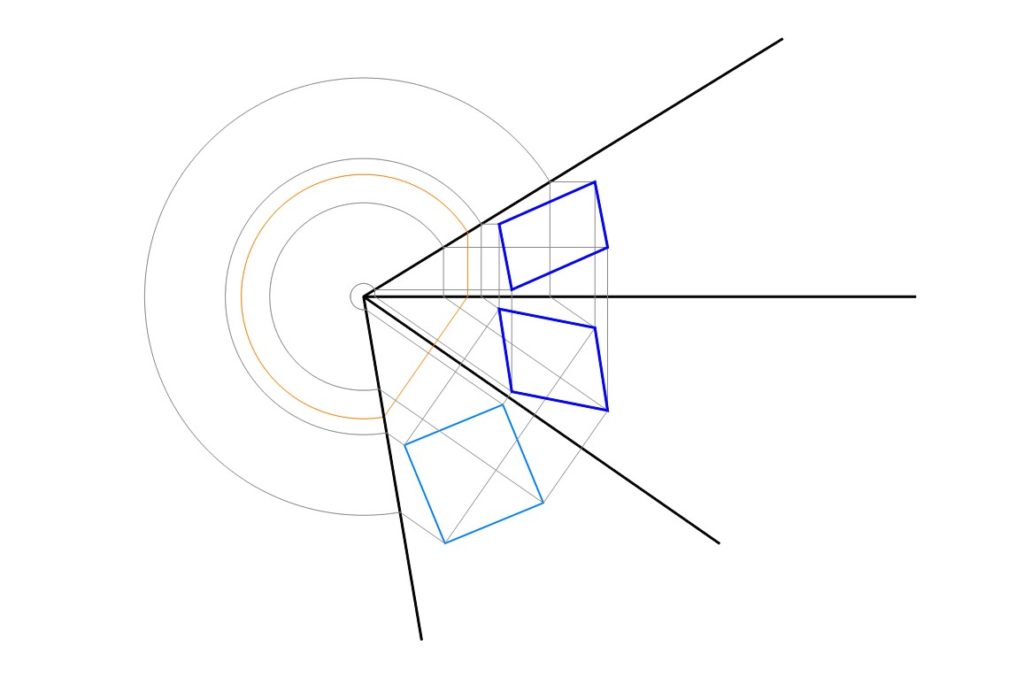

Quadrato appartenente ad un piano genericamente inclinato rispetto ai tre piani principali

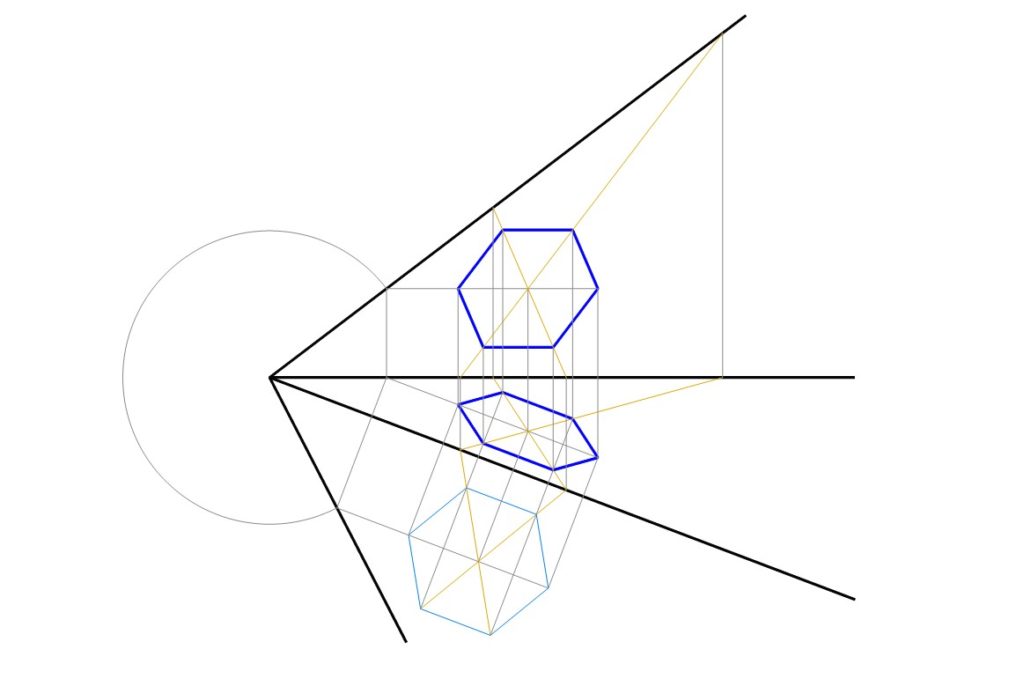

Omologia: Esagono appartenente ad un piano inclinato

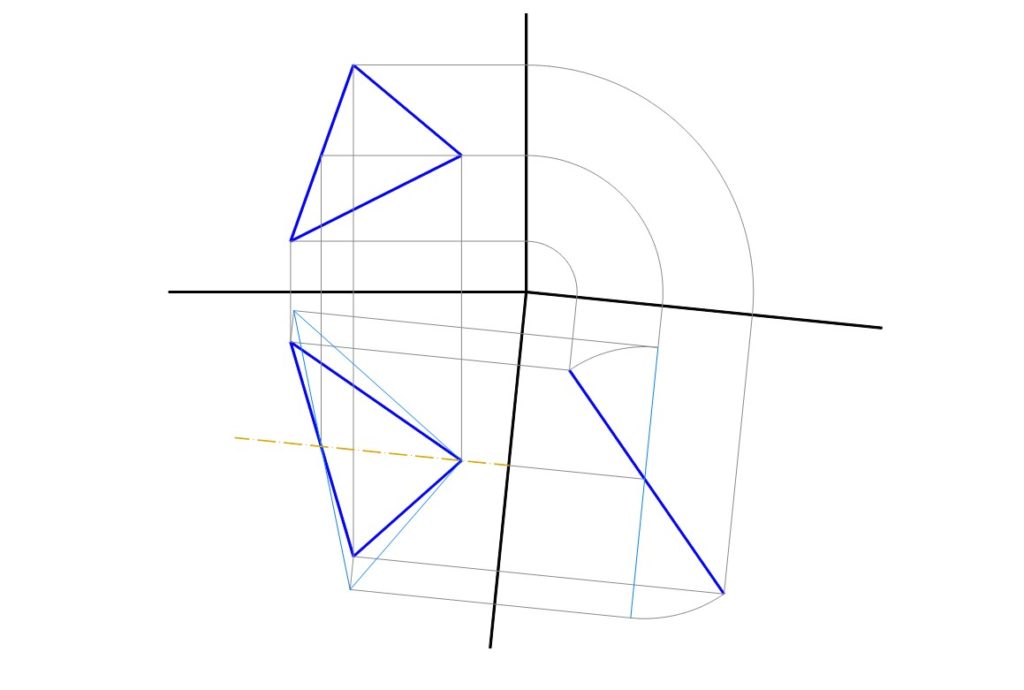

Triangolo scaleno inclinato – determinazione della vera forma
